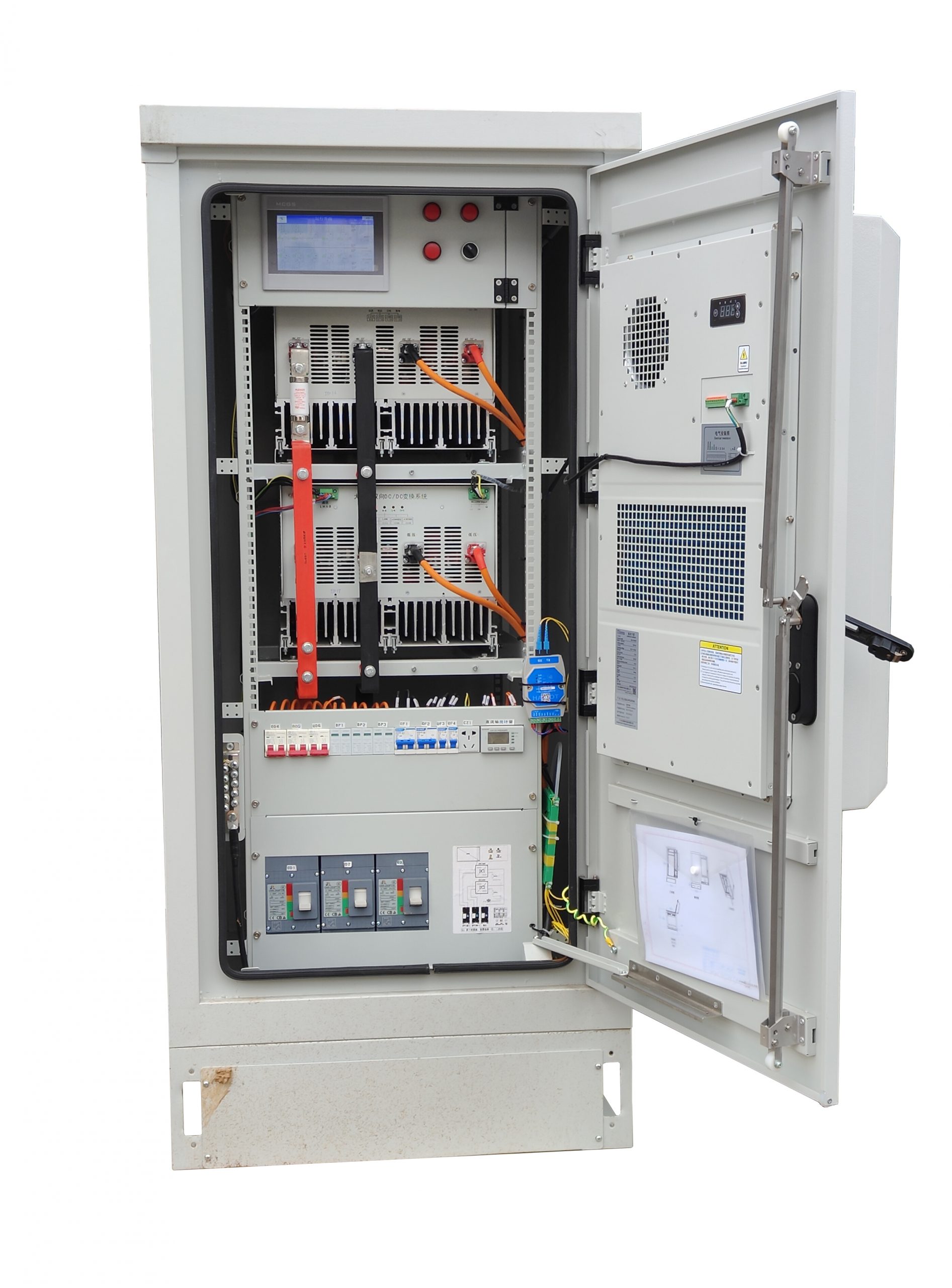

SMDC60-800F5515型大功率双向DC-DC变换系统是适用于光伏、风电、储能等新能源直流环境使用的多功能综合变流系统，本产品为双向DC/DC变流器，采用全数字化设计，电压、电流双环反馈，集高效率、高稳定可靠性、多用途三大功能于一体，可以灵活实现光伏/风电直流能量管理、电池宽电压充放电管理、直流母线组网等多项功能的全部或者任意一项或者多项功能组合，并可以通过SMS、GPRS、RS232、RS485、CAN任一种方式将数据传输到监控中心。系统采用外接辅助AC/DC220V电源作为动力，即使市电停电的情况下，也能保证功率模块运行及各项监控功能的正常进行，大大提高了能效系统设备的安全性、可靠性。
产品特点
- 全数字化设计，升降压双向变换，满载效率高达98%。
- 组网方式灵活：可多机并联，同时支持CAN和串口模式组网，同时可通过CAN连接上位机、EMS、BMS系统。
- 应用场景灵活：可根据需要任意定义输入/输出（高压侧/低压侧）通道属性，从而实现光伏、风电、储能等直流场景的应用，同时可多场景组网形成直流微网。
- 具有独立的计量通道：内设独立的计量模块，计量精度为0.5级，同时计量模块为独立通讯（支持Modbus-RTU、DO、IO输出）。
- 全端口防雷技术：所有的输入、输出通道、串行接口、电源接口均经过防雷抗浪涌处理。
主要用途及使用范围
- 光储充、交直流混合微网应用；
- 电力支撑，直流UPS；
- 燃料电池、液流电池、锂电池、铅酸电池等储能；
- 退役电池的梯次利用。
整柜技术参数
| 序号 | 电气类目 | 详细类目 | 规格 |
| 1 | 低压端 | 额定电压（可设置） | 高压电压*0.1~高压电压*0.9 |
| 最大电流 | 150A（可定制） | ||
| 额定功率 | 30—600kW | ||
| 防雷等级 | Ⅱ级 | ||
| 2 | 高压端 | 额定电压（可设置） | 0~800Vdc |
| 最大电流 | 150A（可定制） | ||
| 额定功率 | 30—600kW | ||
| 防雷等级 | Ⅱ级 | ||
| 3 | 转换效率 | 高压750V，低压550V | 98% |
| 4 | 工作模式 | 恒压、恒流 | 可设置，MPPT、恒压自动切换 |
| 5 | 本地控制 | 触摸屏 | 7〃工业电阻式触摸屏 |
| 6 | 电压稳定度 | 静态 | ±1% |
| 动态 | ±3% | ||
| 7 | 电流稳定度 | 静态 | ±1% |
| 动态 | ±3% | ||
| 8 | 通信接口 | RS485，全隔离 | Modbus RTU协议 |
| CAN2.0A/B，全隔离 | 最高1M/S | ||
| 9 | 计量等级 | 输出独立计表0.5级，含计量RS485/脉冲输出 | |
| 10 | 供电方式 | 220Vac | |
| 11 | 设置方式 | 通信方式通过PC或上位机设置 | |
| 12 | 保护 | 高压侧过压、欠压保护，低压侧过压、欠压保护，过流保护，过温保护，通讯保护，防反接保护，保护解除后可自动恢复工作 | |
| 13 | 柜体尺寸 | 750*750*1350mm（长*宽*高） | |
| 14 | 防护等级 | 整柜IP55 | |
| 15 | 重量 | ≤450kg | |
| 16 | 操作方式 | 可自动或通信控制 | |
| 17 | 散热方式 | DCDC模块风冷，柜体空调恒温恒湿 | |
